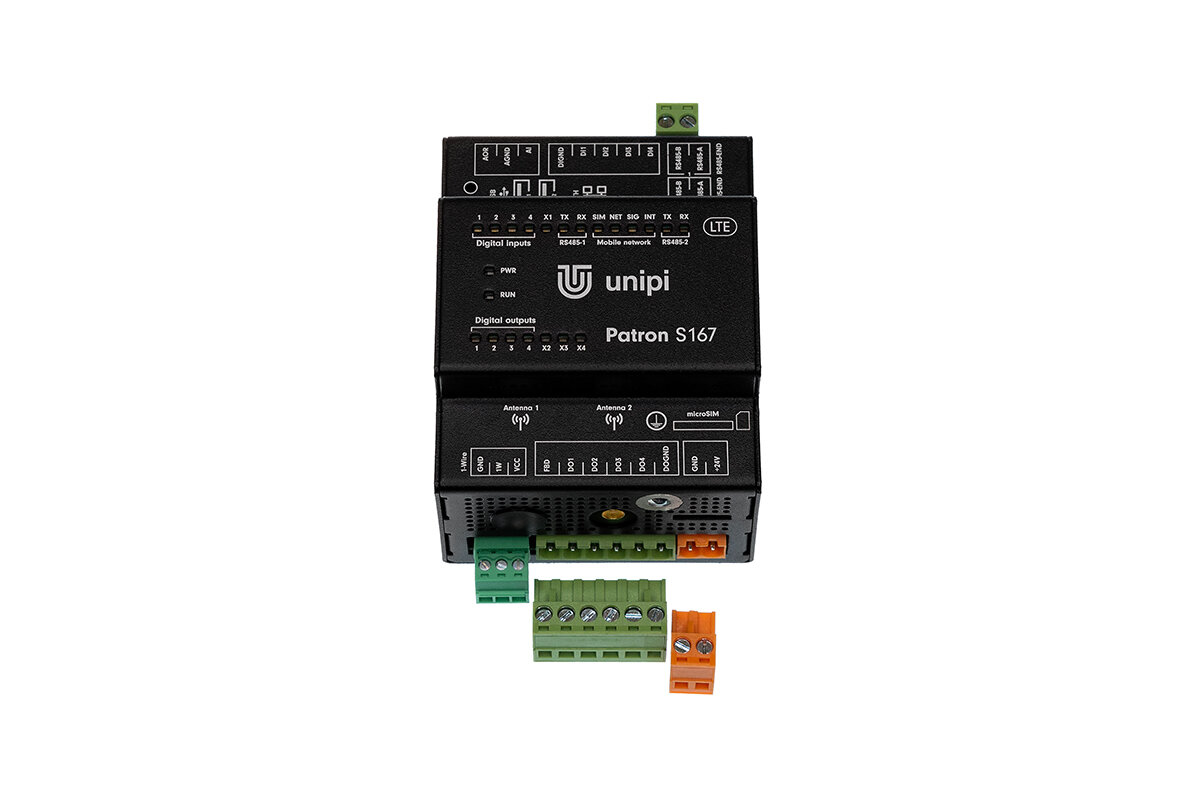

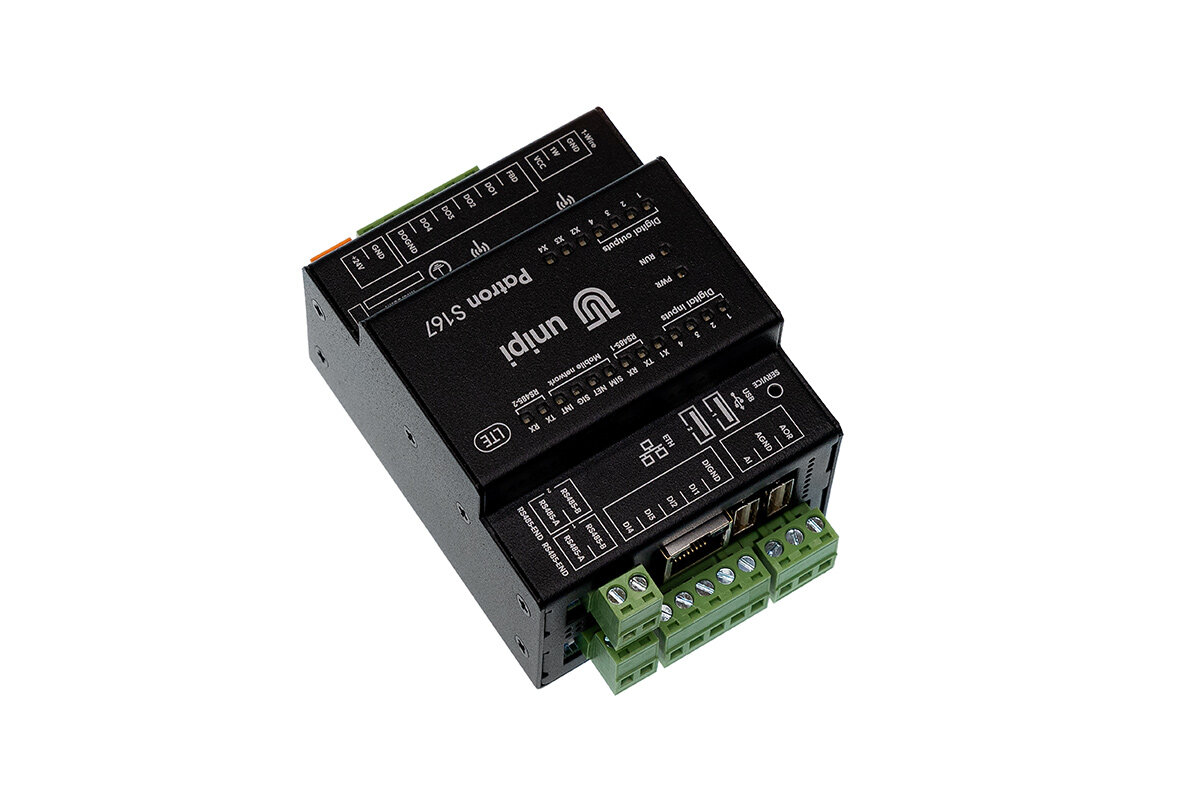

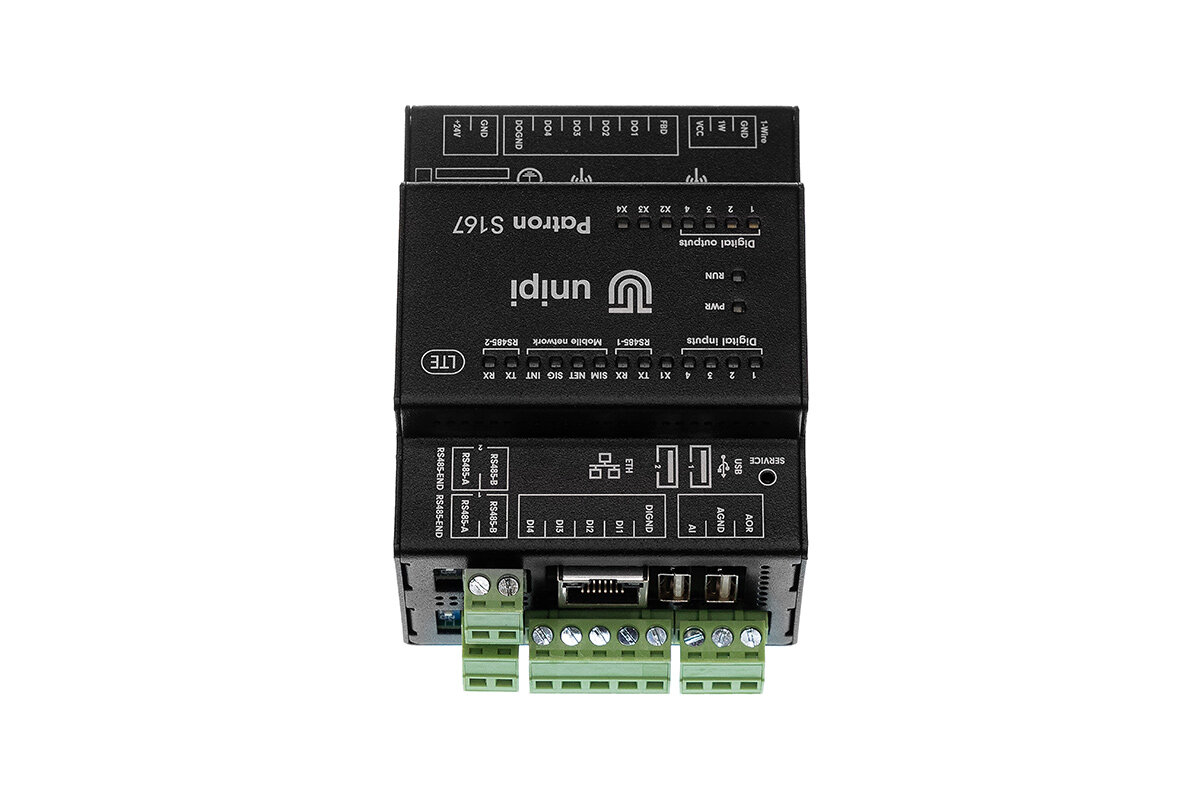

Unipi Patron S167 LTE - Programovatelný logický kontrolér (PLC) a převodník

Unipi

Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S167 je navržen pro automatizaci, ovládání, regulaci a monitoring. Kompaktní model S167 nabízí univerzální kombinaci vstupů a výstupů vhodnou pro jednoduché instalace, která zahrnuje digitální a analogové I/O. Speciální vlastností modelu S167 je funkce LTE pro připojení k vysokorychlostnímu bezdrátovému internetu včetně posílání a odesílání SMS. Vedle toho je jednotka vybavena i dvojicí sériových linek RS485 pro připojení rozšiřujících modulů a převodníků. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

13 990 Kč 13 990 Kč 11 562 Kč bez DPH

Kdy může být zboží u Vás?

  • Osobní odběr - zdarma, do 1 dne čas potvrdíme
  • DPD Classic - 144 Kč, do 1 dne doručíme zítra 18.07. 2024
  • GLS doprava - 115 Kč, do 1 dne doručíme zítra 18.07. 2024
  • DHL nebo FOFR - 399 Kč, do 2 dnů doručíme v pátek 19.07. 2024
  • Osobní odběr SK - zdarma, do 1 dne čas potvrdíme
  • GLS doprava SK - 115 Kč, do 1 dne doručíme zítra 18.07. 2024
  • Toptrans SK - 310 Kč, do 2 dnů doručíme v pátek 19.07. 2024
Garance nejnižší ceny
Garantujeme nejlepší ceny na trhu

Výhodnější nabídku, než u nás nenajdete.

Našli jste nižší cenu? Klikněte zde a dáme Vám slevu!

Pohony poctivě testujeme

Vám dodáme pouze ty, za kterými si stojíme.

Už 18 let sbíráme zkušenosti

A dennodenně je využíváme ve váš prospěch.


Zboží odesíláme obratem

Objednali jste do 13h? Pak je již zaručeně na cestě k vám.

Máme skladem 99,9 % produktů

Od pohonu přes wifi ovladač až po fotobuňku. Stačí si vybrat.

Jsme technici srdcaři

Dotaz nebo řešení problému? Nenecháme vás v tom.

Popis

Vlastnosti

  • nejvýkonnější kompaktní kontrolér na trhu
  • poháněno čtyřjádrovým procesorem NXP i. MX 8M Mini (Arm© Cortex©-A53, max 1,8 GHz)
  • vyvíjeno a vyráběno v České republice
  • interní 8GB eMMC paměť
  • kombinace 10 vstupů/výstupů, kompaktních rozměrů a dvojice sériových rozhraní RS485

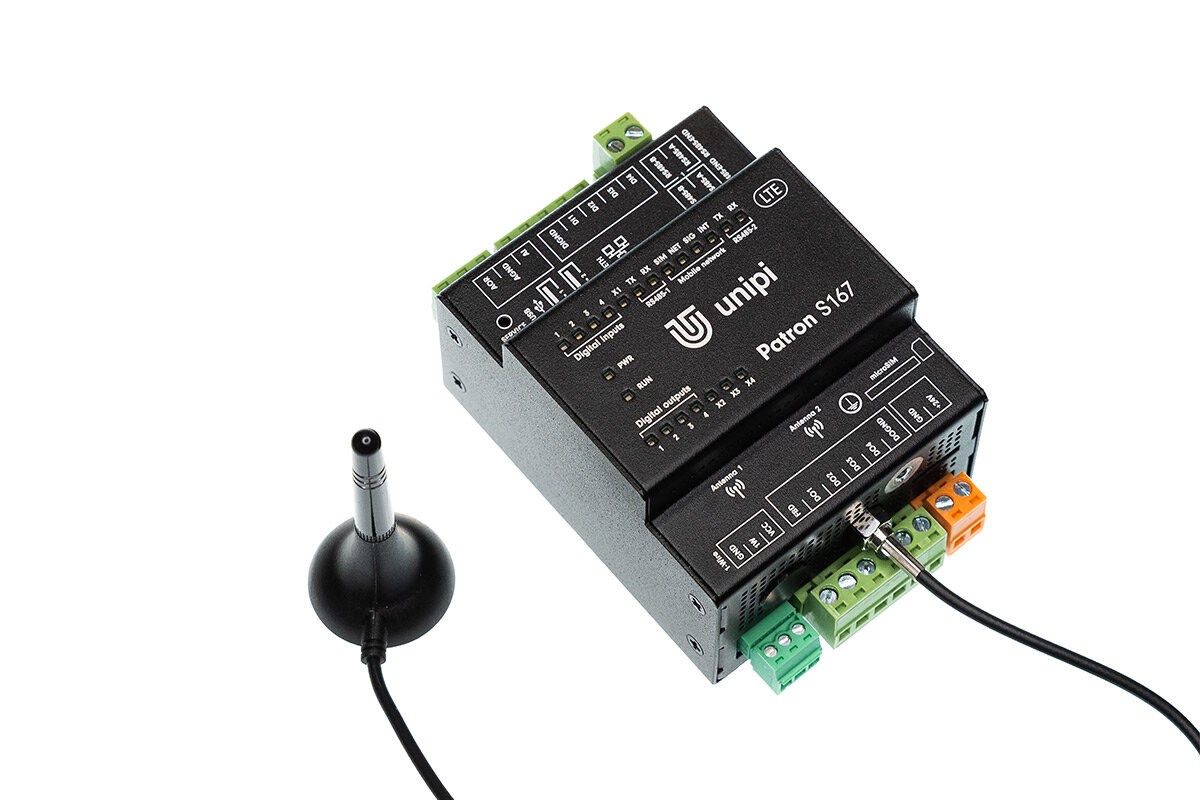

  • LTE modem (anténa s magnetickým úchytem součástí balení) + port pro microSIM kartu
  • odolné hliníkové šasi (krytí IP20), určeno pro montáž na DIN lištu
  • softwarová otevřenost (založeno na OS Linux)
  • dostupné v OEM verzi, široké možnosti rozšíření (PoE, Secure boot, bezdrátové technologie a další)
  • předinstalovaný systém Mervis (lze manuálně přeinstalovat)
  • Mervis software licence zdarma

Popis produktu

Programovatelný logický kontrolér (PLC) a převodník Unipi Patron S167 je navržen pro automatizaci, ovládání, regulaci a monitoring. Kompaktní model S167 nabízí univerzální kombinaci vstupů a výstupů vhodnou pro jednoduché instalace, která zahrnuje digitální a analogové I/O. Speciální vlastností modelu S167 je funkce LTE pro připojení k vysokorychlostnímu bezdrátovému internetu včetně posílání a odesílání SMS. Vedle toho je jednotka vybavena i dvojicí sériových linek RS485 pro připojení rozšiřujících modulů a převodníků. Výbavu doplňuje rozhraní 1-Wire pro připojení digitálních čidel teploty a vlhkosti. Ke všem kontrolérům Patron je poskytována prodloužená tříletá záruka.

Základní vlastnosti

Digitální vstupy 4 Ostatní vlastnosti
Čtyřjádrový procesor i. MX 8M Mini
(Arm© Cortex©-A53, max 1,8 GHz)
1 GB RAM, 8 GB eMMC interní paměť
2× USB 2.0
100Mbit Ethernet
Hliníkové šasi (IP20)
Digitální výstupy 4
Analogové vstupy 1
Analogové výstupy 1
Rozhraní RS485 2
Sběrnice 1-Wire 1
Ethernet 1

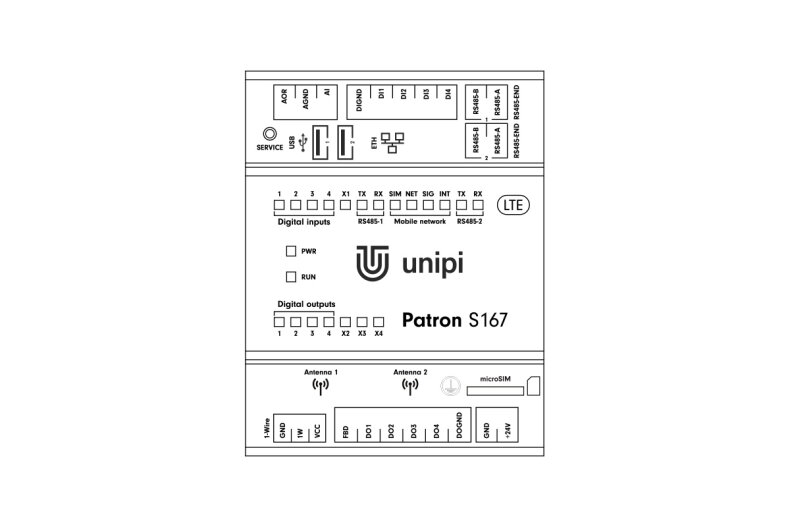

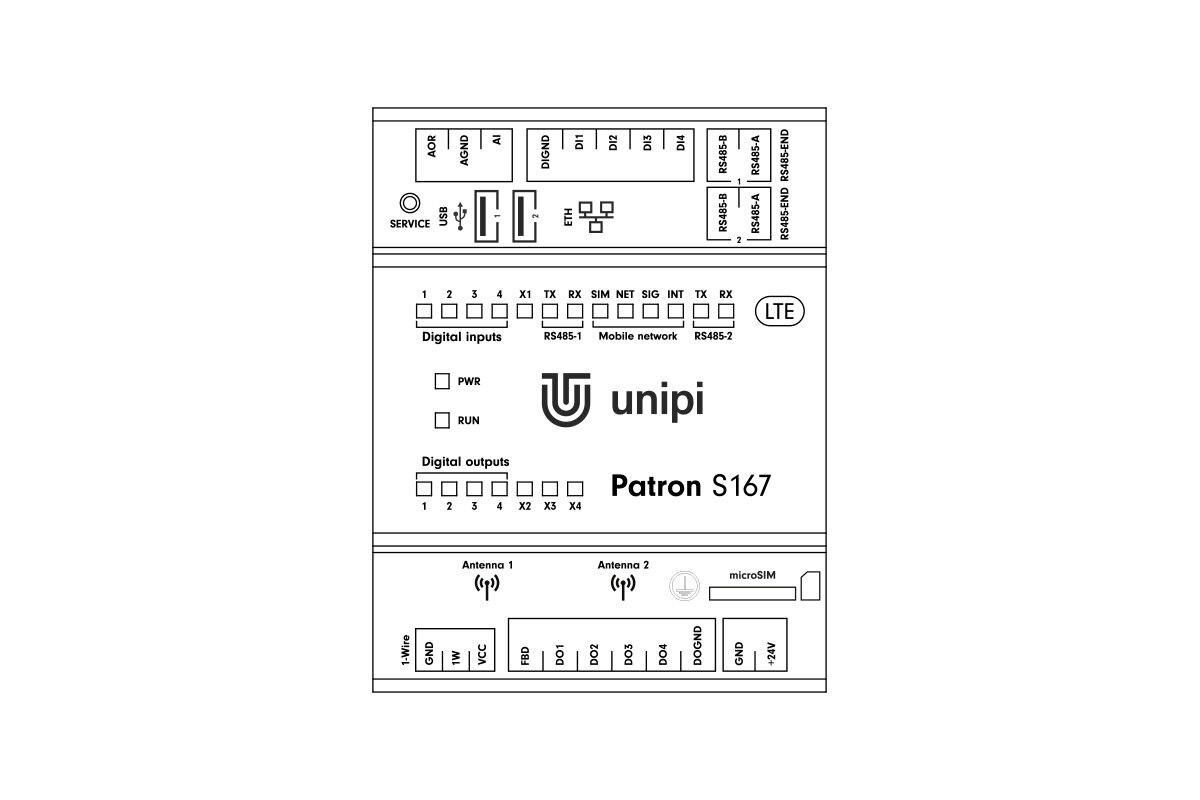

Popis vstupů a výstupů

Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

Digitální výstupy (DO) jsou navrženy pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání.

Analogový vstup (AI) je vhodný pro vyčítání hodnot z analogových senzorů (tlakoměry, tenzometry atd.) skrze měření napětí nebo proudu.

Analogový výstup (AO) umožňuje pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Výpočetní modul

Řídicí jednotky Patron jsou založeny na platformě NXP i. MX 8M Mini se čtyřjádrovým ARM procesorem Cortex-A53 o maximálním taktu 1,8 GHz a 1GB LPDDR4 operační pamětí (RAM). Díky tomu jednotky Patron představují nejvýkonnější kompaktní PLC na trhu. Interní 8GB eMMC paměť pak nabízí vyšší spolehlivost než u systémů využívajících microSD paměťové karty.

Speciální vlastnosti

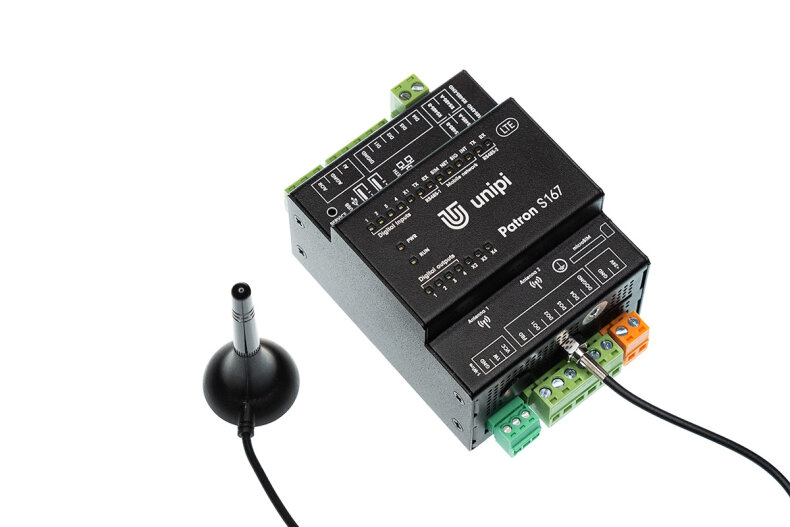

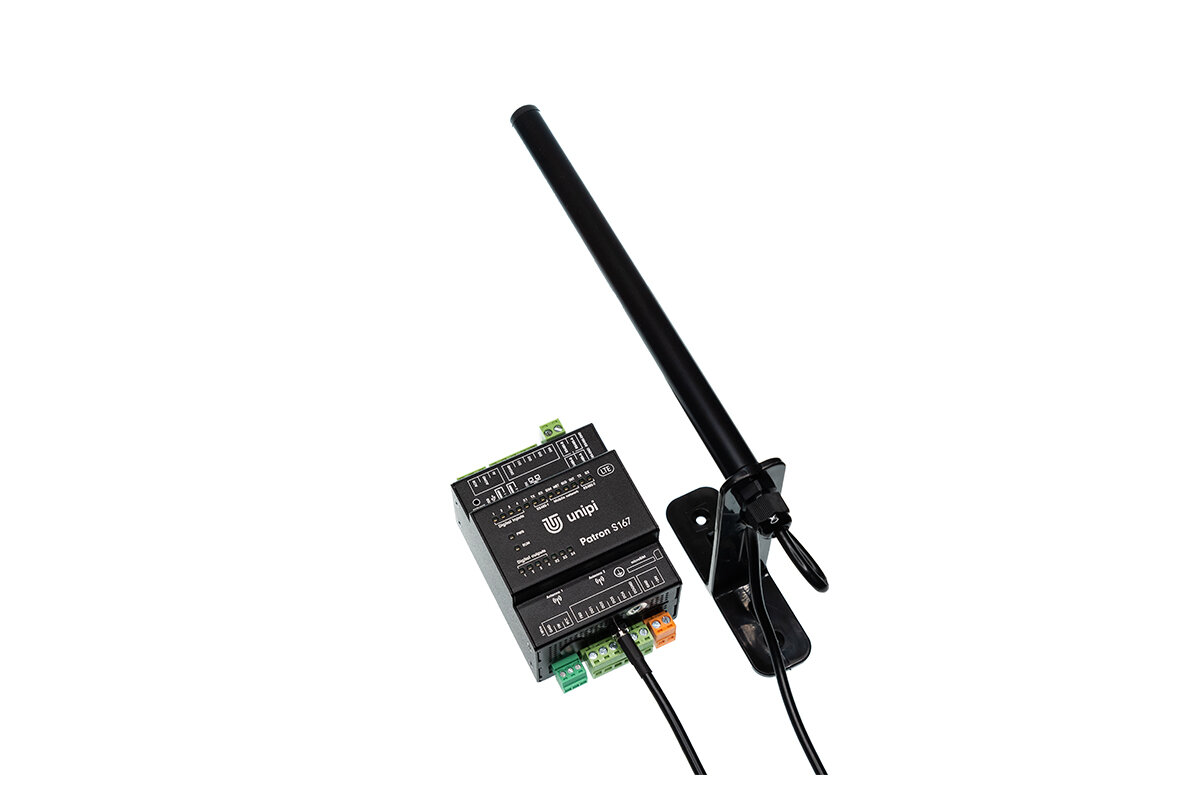

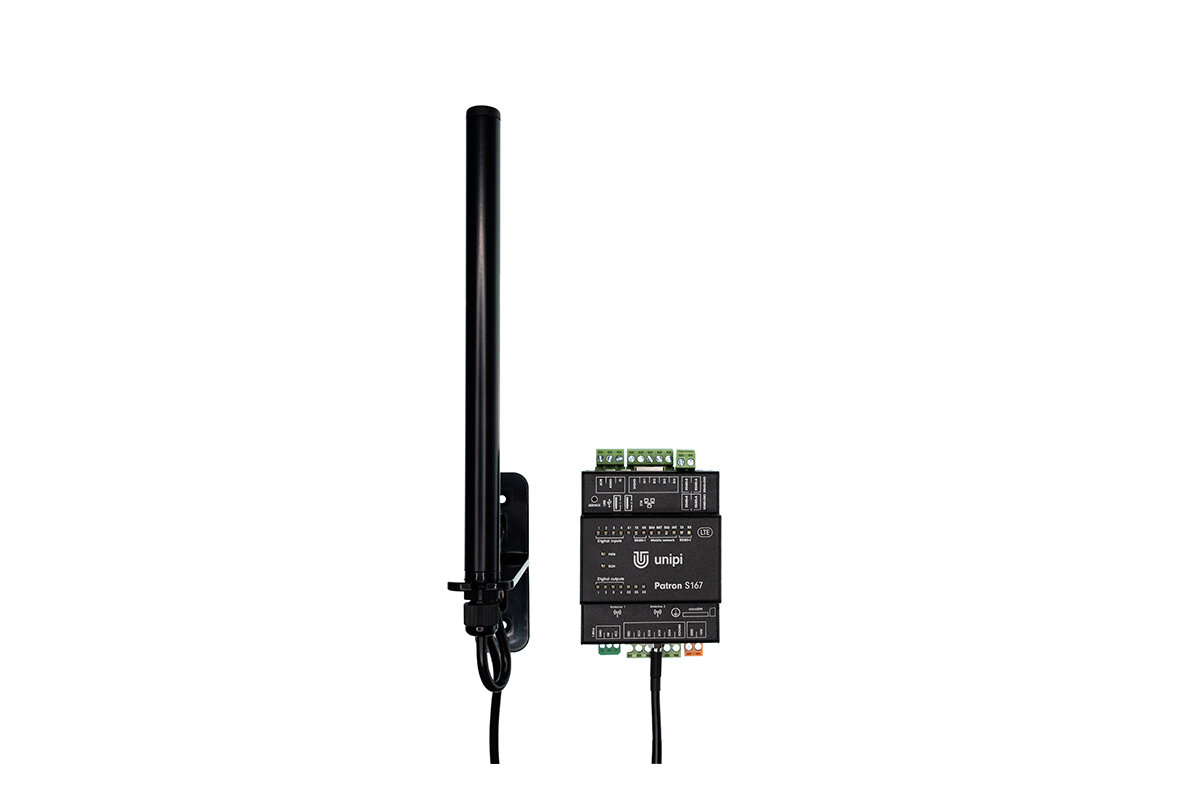

Kontrolér je vybaven LTE modemem a slotem pro microSIM kartu pro možnost komunikace přes bezdrátovou LTE síť.

Model LTE čipu Quectel EG912Y-EU
Kategorie LTE Kategorie 1
Rychlost stahování až 10 Mb/s
Rychlost uploadu až 5 Mb/s
Frekvenční pásma B1/B2/B3/B5/B7/B8/B20/
B28/B38/B40/B41



Modem umožňuje kontroléru plnit roli primárního či sekundárního přístupového bodu k internetu pro vzdálenou správu technologií či síťový přenos dat, a také k odesílání a přijímání SMS zpráv. V případě využití jako primárního připojení funguje jednotka jako přístupový bod v lokacích bez pevného připojení k internetu. Sekundární připojení je pak užitečné jako záložní spojení v případě výpadku primárního Ethernetového spojení u technologií, které jsou závislé na stabilním spojení mezi samotnou technologií a dohledovým centrem. V případě výpadku Ethernetu se kontrolér automaticky přepne do LTE módu a vytvoří tak přemostění.

Upozornění: Slot pro SIM kartu na jednotce je určen pro standardní microSIM (tloušťka 0,76 mm) kartu. Karty standardu nanoSIM (tloušťka 0,67 mm) nejsou podporovány.

Komunikační rozhraní

Jednotky Patron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Vybrané modely disponují i sériovou linkou RS232. Toto rozhraní se v automatizaci nejčastější používá pro komunikaci s komunikačními převodníky, uzavřenými technologiemi či zobrazovacími zařízeními (např. HMI panely).

Součástí standardní výbavy je 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 200 metrů.

Všechny modely řady Patron jsou rovněž vybaveny 100Mbit Ethernetovým portem pro síťovou komunikaci.

Softwarové možnosti

Díky softwarové otevřenosti jednotek Patron má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními.

Hlavní podporovanou platformou používanou pro jednotky Unipi je řídicí systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie. U jednotek Patron je Mervis dodáván již předinstalovaný.

Další vlastnosti

Veškerý vývoj a výroba PLC Patron probíhá na území České republiky. Komponenty řídicí jednotky jsou umístěny v odolném hliníkovém šasi (krytí IP20). Jednotka je určena pro montáž na standardní DIN lištu (35 mm), držák i montážní šrouby jsou součástí balení.

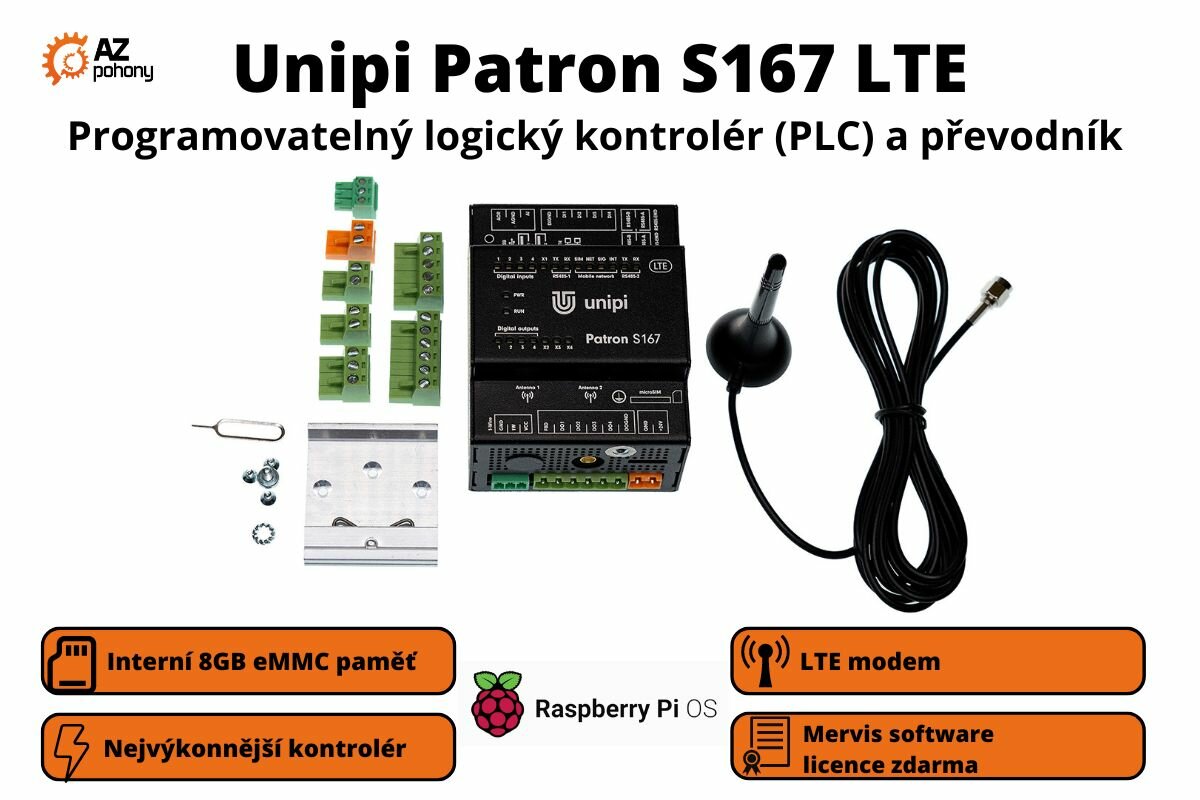

Obsah balení

  • řídicí jednotka s předinstalovaným systémem Mervis (lze manuálně přeinstalovat)

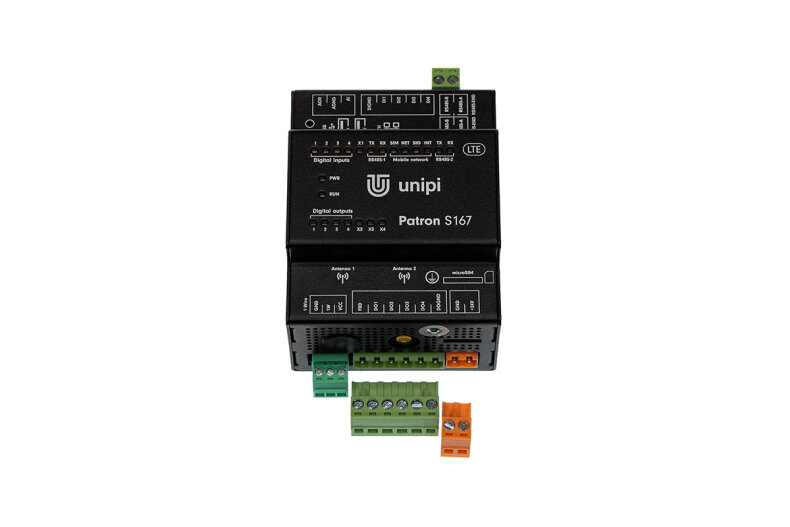

  • odnímatelné šroubové svorky
  • držák na DIN lištu (35 mm)
  • 3× šroub pro montáž držáku na jednotku
  • 1× šroub s vějířovou podložkou pro uzemnění
  • instruktážní leták
  • žádanka o doživotní licenci Mervis

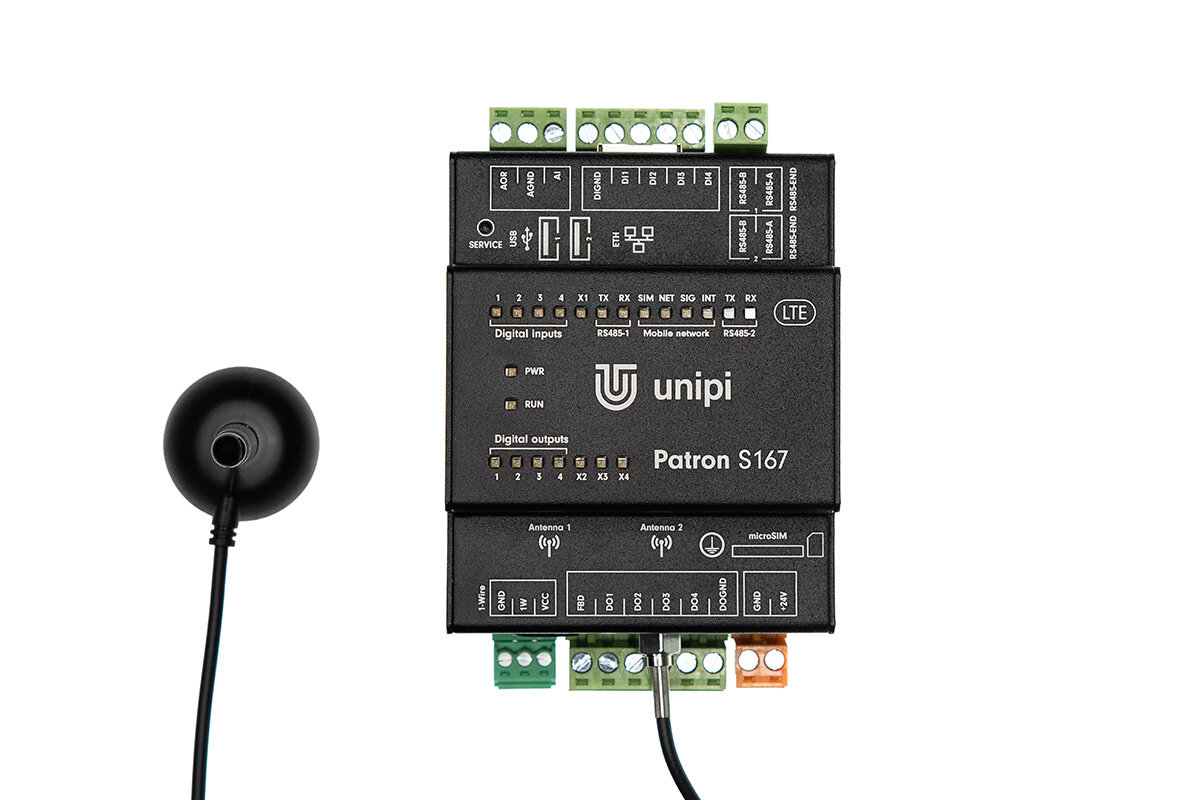

  • anténa s magnetickým úchytem
  •
