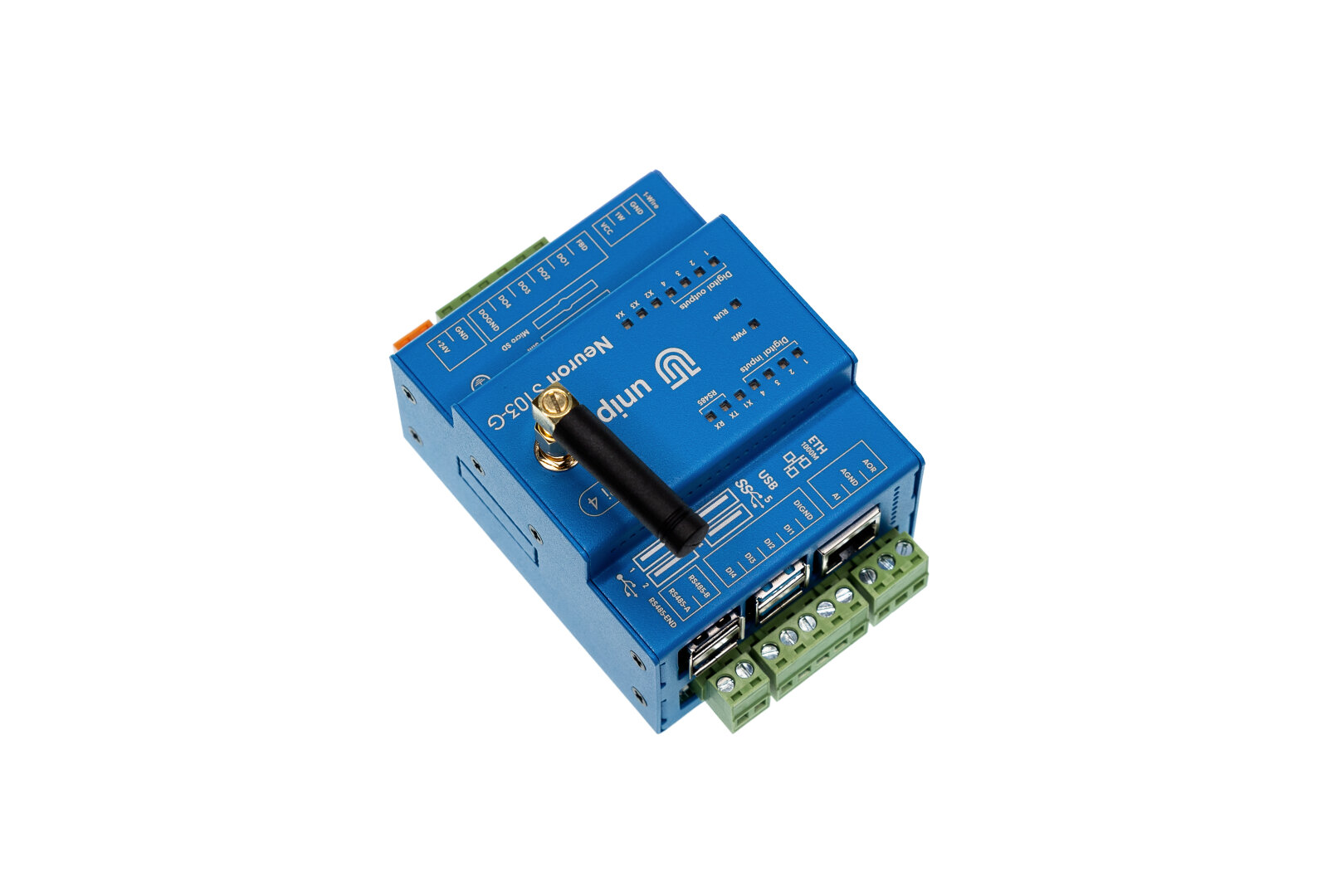

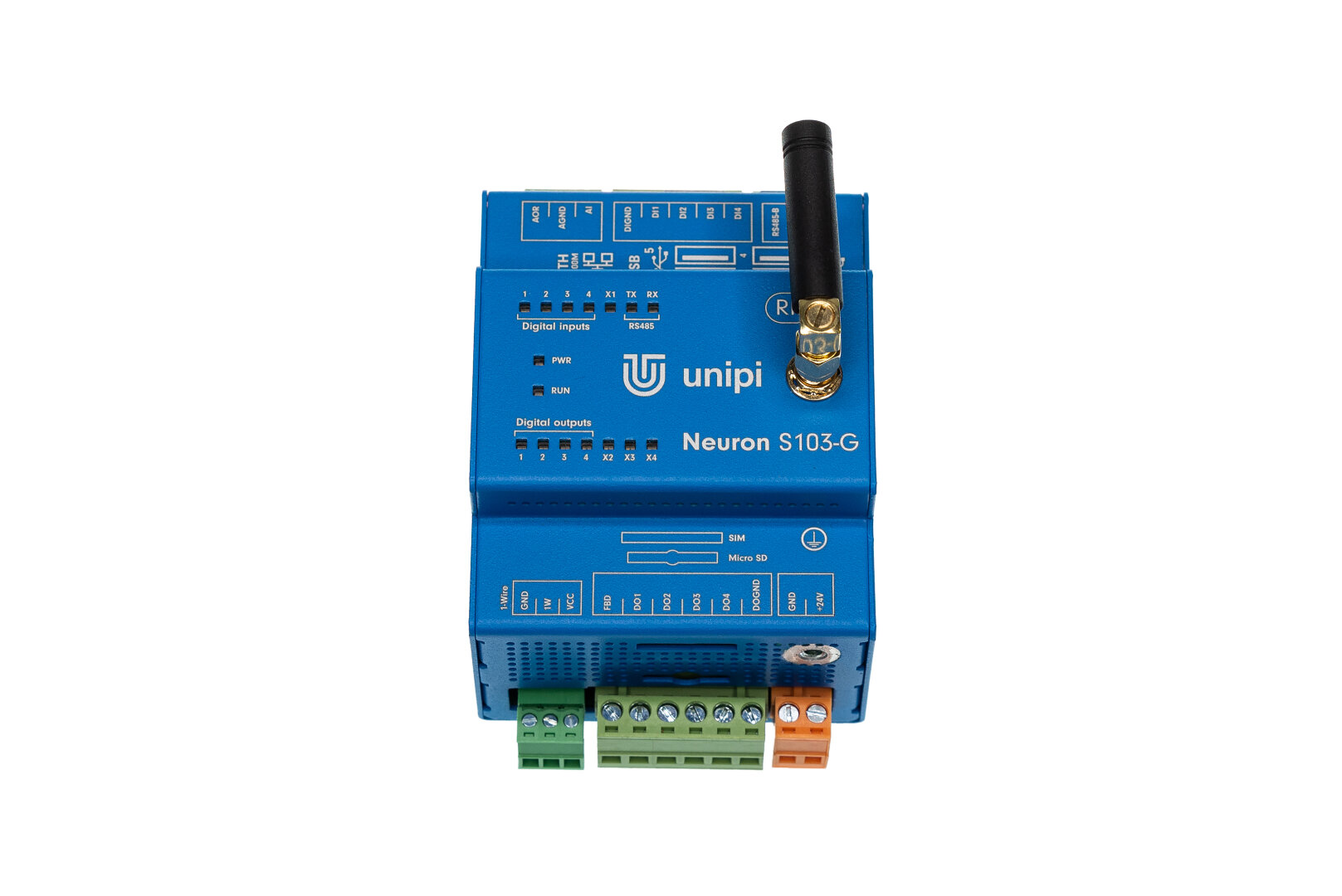

Neuron S103-G (RPi4 2GB RAM ) - Pro automatizaci, ovládání, regulaci a monitoring

Unipi

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron S103-G je navržen pro automatizaci, ovládání, regulaci a monitoring. Model S103-G je vybaven univerzální kombinací vstupů a výstupů, která zahrnuje digitální i analogové vstupy a výstupy a je dostačující pro jednoduché instalace. Speciální vlastností modelu S103-G je integrovaná komunikace přes bezdrátovou síť GPRS/GSM pro odesílání a přijímání SMS nebo pro připojení k internetu. Vedle toho je jednotka vybavena sériovým rozhraním RS485 a rozhraním 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

Vlastnosti

  • univerzální architektura
  • GSM/GPRS modul s odnímatelnou anténou + slot pro SIM kartu (anténa součástí balení)
  • kompaktní rozměry, odolné hliníkové šasi (krytí IP20)
  • integrovaný počítač Raspberry Pi (model dle vybraného typu)
  • určeno pro montáž na DIN lištu
  • vybaveno linkou RS485 pro komunikaci skrze protokol Modbus
  • softwarová otevřenost (založeno na OS Linux)
  • Mervis software licence zdarma

9 990 Kč 9 990 Kč 8 256 Kč bez DPH

Kdy může být zboží u Vás?

  • Osobní odběr - zdarma, do 1 dne čas potvrdíme
  • DPD Classic - 144 Kč, do 1 dne doručíme zítra 19.07. 2024
  • GLS doprava - 115 Kč, do 1 dne doručíme zítra 19.07. 2024
  • DHL nebo FOFR - 399 Kč, do 2 dnů doručíme v pondělí 22.07. 2024
  • Osobní odběr SK - zdarma, do 1 dne čas potvrdíme
  • GLS doprava SK - 115 Kč, do 1 dne doručíme zítra 19.07. 2024
  • Toptrans SK - 310 Kč, do 2 dnů doručíme v pondělí 22.07. 2024
Garance nejnižší ceny
Garantujeme nejlepší ceny na trhu

Výhodnější nabídku, než u nás nenajdete.

Našli jste nižší cenu? Klikněte zde a dáme Vám slevu!

Pohony poctivě testujeme

Vám dodáme pouze ty, za kterými si stojíme.

Už 18 let sbíráme zkušenosti

A dennodenně je využíváme ve váš prospěch.


Zboží odesíláme obratem

Objednali jste do 13h? Pak je již zaručeně na cestě k vám.

Máme skladem 99,9 % produktů

Od pohonu přes wifi ovladač až po fotobuňku. Stačí si vybrat.

Jsme technici srdcaři

Dotaz nebo řešení problému? Nenecháme vás v tom.

Popis

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron S103-G je navržen pro automatizaci, ovládání, regulaci a monitoring. Model S103-G je vybaven univerzální kombinací vstupů a výstupů, která zahrnuje digitální i analogové vstupy a výstupy a je dostačující pro jednoduché instalace. Speciální vlastností modelu S103-G je integrovaná komunikace přes bezdrátovou síť GPRS/GSM pro odesílání a přijímání SMS nebo pro připojení k internetu. Vedle toho je jednotka vybavena sériovým rozhraním RS485 a rozhraním 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

Základní vlastnosti:

Digitální vstupy

4

Digitální výstupy

4

Analogové vstupy

1

Analogové výstupy

1

Rozhraní RS485

1

Sběrnice 1-Wire

1



Raspberry Pi 4 Model B (čtyřjádrový 1,5 GHz procesor), volitelná kapacita RAM (2/4/8 GB), 2× USB 2.0, 2× USB 3.0, 1× 1Gbit Ethernet, Wi-Fi, Bluetooth.
Raspberry Pi 3 Model B+ (čtyřjádrový 1,4 GHz procesor), 1 GB RAM, 4× USB 2.0, 1× 300Mbps Ethernet, Wi-Fi, Bluetooth.

Popis vstupů a výstupů

Digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod. Všechny digitální vstupy jsou zároveň i čítačové.

Digitální výstupy (DO) jsou navrženy pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání.

Analogový vstup (AI) je vhodný pro vyčítání hodnot z analogových senzorů (teploměry, tlakoměry, tenzometry atd.) skrze měření napětí, proudu nebo odporu.

Analogový výstup (AO) umožňuje pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Výpočetní modul

Jednotka může disponovat výpočetním modulem využívajícím integrovaný počítač Raspberry Pi 3 Model B+ se čtyřjádrovým procesorem o taktu 1,4 GHz a 1 GB RAM, nebo Raspberry Pi 4 Model B se čtyřjádrovým procesorem o taktu 1,5 GHz a operační pamětí s volitelnou kapacitou (2, 4 nebo 8 GB). Díky tomu disponuje kontrolér vysokým výpočetním výkonem umožňujícím širokou škálu nasazení. Jako systémové úložiště jednotky Neuron využívají microSD paměťové karty, které je nutné zakoupit samostatně.

Speciální vlastnosti

Model S103-G je vybaven GSM/GPRS modulem Quectel M66 pro možnost připojení se ke GSM/GPRS síti a odesílání notifikací a stavových hlášení pomocí SMS zpráv.

Typ modulu Quectel M66
GSM/GPRS třída 10
GSM frekvenční pásma 850/900/1800/1900 MHz
Typ SIM karty MiniSIM (15 × 25 mm)
GSM/GPRS anténa 2 dBi - SMA



Komunikační rozhraní

Jednotky Neuron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Součástí výbavy je i 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 100 metrů.

Standardní výbavou všech modelů řady Neuron je Ethernetový port pro síťovou komunikaci.

Díky softwarové otevřenosti jednotek Unipi má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními.

Hlavní podporovanou platformou používanou pro jednotky Unipi je řídicí systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie.

Poznámka: U modelu S103-G není v softwaru Mervis podporována GPRS komunikace.

Kontroléry obsahují také předpřipravený obraz operačního systému pro otevřené softwarové řešení Node-RED, které je ideální pro rychlý vývoj a prototypování.

Softwarové společnosti mají možnost nahrát vlastní vyvinutý software do řídicích jednotek s využitím rozhraní EVOK.

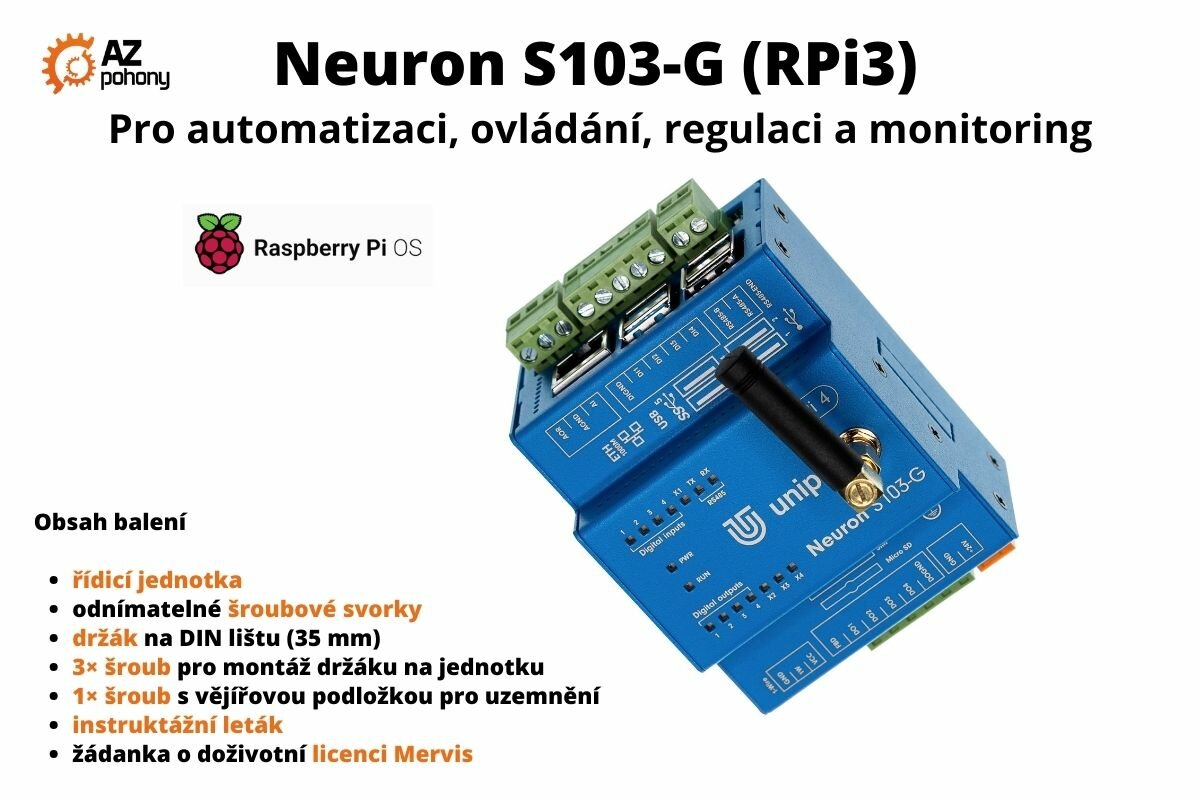

Obsah balení:

  • řídicí jednotka
  • odnímatelné šroubové svorky
  • držák na DIN lištu (35 mm)
  • 3× šroub pro montáž držáku na jednotku
  • 1× šroub s vějířovou podložkou pro uzemnění
  • instruktážní leták
  • žádanka o doživotní licenci Mervis



Technické parametry:

Digitální vstupy 4
Digitální výstupy 4
Analogové výstupy 1
Analogové vstupy 1
CPU RPi3: Čtyřjádrový procesor (1,4 GHz)
RPi4: Čtyřjádrový procesor (1,5 GHz)
RAM RPi3: 1 GB
RPi4: 2/4/8 GB
RS485 rozhraní Ano
Ethernet RPi3: 300Mbps
RPi4: 1Gbit
USB RPi3: 4× USB 2.0
RPi4: 2× USB 2.0, 2× USB 3.0
Napájení 24 V DC
1-Wire sběrnice Ano (Galvanicky izolovaná)
Rozměry 70 mm × 90 mm × 60 mm
Způsob uchycení DIN (35 mm)
Váha 210 g
Výdrž RTC zálohy maximálně 7 dní
GPRS modul Quectel M66
