TOONA5024 KIT - kit pohonu pro křídlovou bránu, intenz. provoz

25 576 Kč 39 298 Kč 25 576 Kč 21 137 Kč bez DPH



Popis

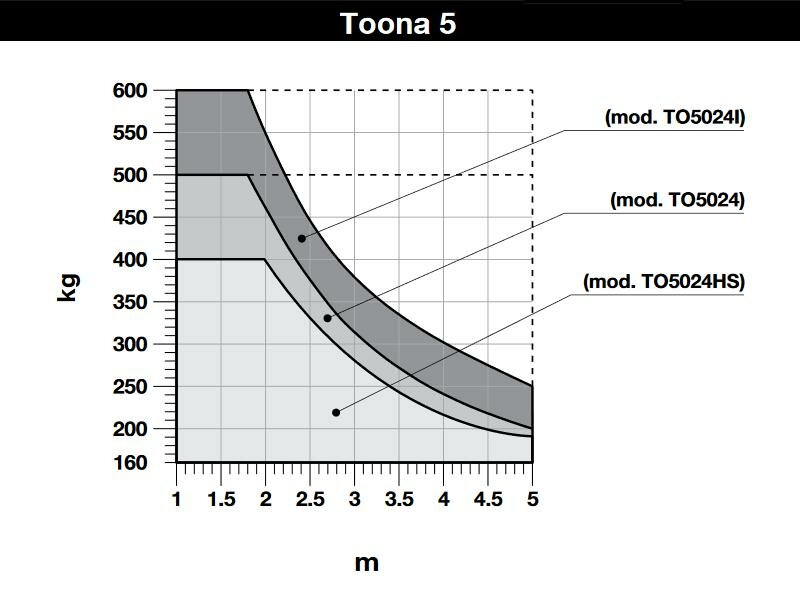

TOONA5024KIT je nová sada pro automatizaci dvoukřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 5m a hmotnost jednoho křídla do 750kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO5024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.

Sadu nabízíme také ve variantě pro intenzivní provozy s pohony TO5024i za příplatek (na vyžádání).


Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).



  • Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
  • Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
  • Programování je velice jednoduché a je celé plně automatické.
  • Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
  • Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
  • Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
  • Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.

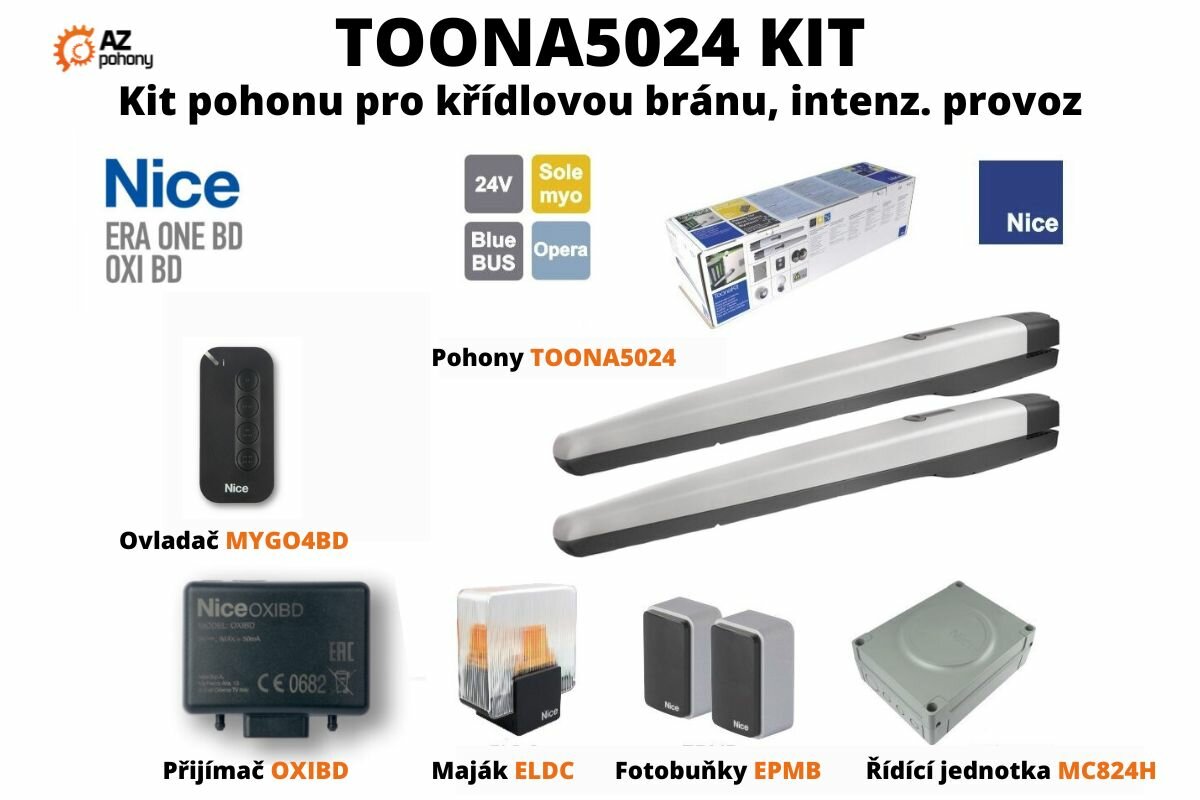

Sada TOONA5024KIT obsahuje:



  • 2 ks pohonu TOONA5024, TO5024i (intenzivní provoz), TO5024HS (High Speed)
  • řídící jednotku MC824H
  • zásuvný čtyřkanálový přijímač OXI
  • výstražnou lampu ELDC
  • fotobuňky EPMB
  • dálkový ovladač INTI2 černý

Doporučené příslušenství:

PLA8 - šroubovací konzola pro bránové křídlo - 210 Kč bez DPH
PLA14 - stavitelná zadní konzola k našroubování



Technické parametry pohonu TO5024:



  • samosvorný pohon s odblokováním
  • nasouvací napájecí konektor
  • mechanický koncový doraz při otevření
  • krytí: IP 44
  • napájecí napětí: 24V DC
  • maximální proud: 4A
  • příkon: 100W
  • dráha: 470mm
  • maximální síla: 2000N
  • pracovní zatížení: 80%
  • rozměry: 953x110x110
  • hmotnost jednoho pohonu TO5024: 7kg



Instalační návody k pohonu Toona5024 Kit a řídící jednotce (česky):



Instalační návod k řídící jednotce MC824H ke stažení ve formátu pdf

Instalační návod k pohonu Toona ke stažení ve formátu pdf

Parametry

Kód TOONA5024KIT
Výrobce produktu Nice S.p.A.
