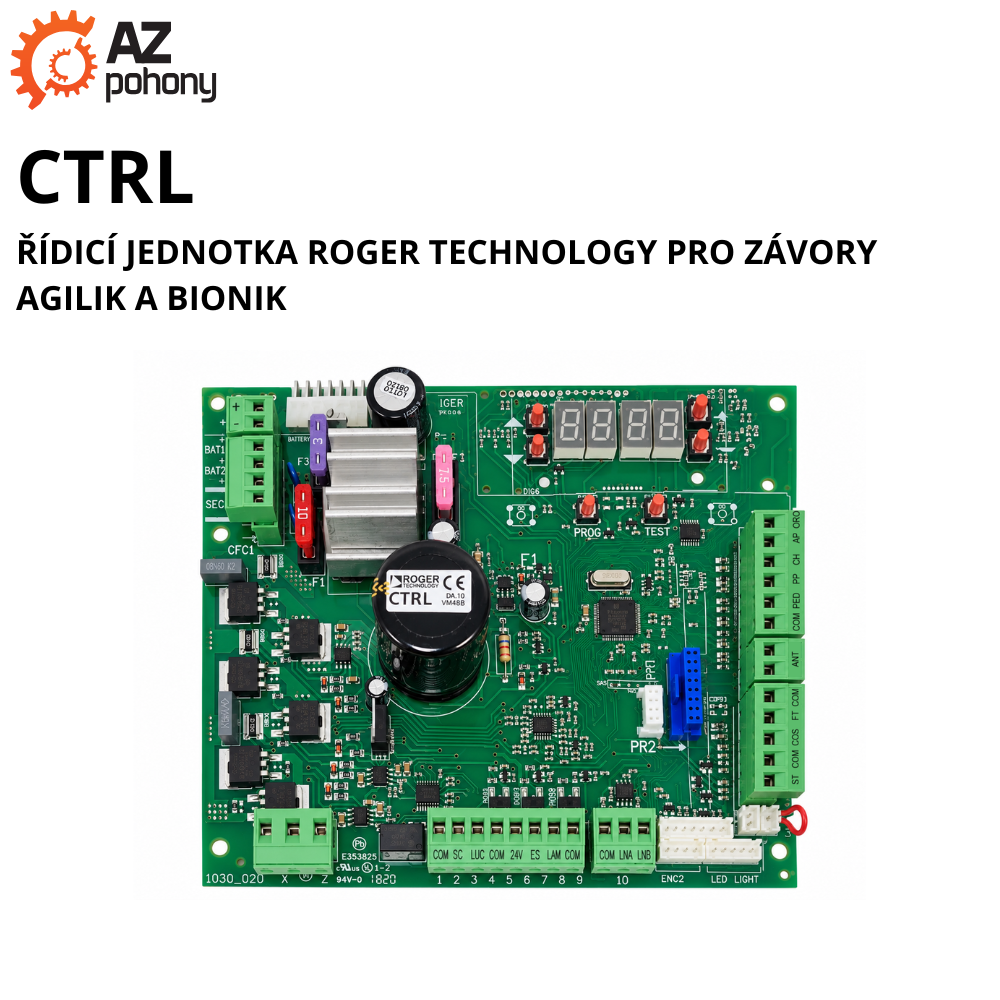

CTRL – řídicí jednotka Roger Technology pro závory AGILIK a BIONIK

Řídicí jednotka CTRL od výrobce Roger Technology je určena pro ovládání jednoho bezkartáčového motoru 36 V v automatických závorách AGILIK a BIONIK 4, 6 a 8. Díky technologii BRUSHLESS a digitálnímu řízení FOC (Field Oriented Control) v režimu Sensorless umožňuje přesné řízení pohybu a široké možnosti přizpůsobení provozu.

Jednotka umožňuje automatické naprogramování pohybu a nastavení rychlosti otevírání i zavírání, zrychlení, zpomalení a brzdění pomocí funkcí SOFT-START a SOFT-STOP. Citlivost detekce překážek lze upravit podle požadavků instalace. K dispozici je také automatické zavírání s nastavením času, časovač a funkce zavření po uvolnění fotobuňky.

Pro zvýšení bezpečnosti nabízí jednotka test fotobuněk Fail Safe, podporu bezpečnostní hrany NC/8K2, nouzové zastavení, funkci Totmann (ovládání pouze po dobu aktivního povelu) a další ochranné funkce. Nechybí režim pro bytové komplexy, funkce garance zavření, ovládání přídavného osvětlení, tepelná ochrana ani správa baterií. Jednotka umožňuje připojení baterií, nastavení režimu Master/Slave, zobrazení informací o používání systému, ochranu nastavení před neoprávněnými změnami a obnovení továrního nastavení.

Odnímatelné svorkovnice usnadňují elektrické zapojení a instalaci.

Technické parametry:

• Jmenovité napájecí napětí: 230 V AC ± 10 %, 50 Hz

• Maximální příkon: 240 W

• Maximální příkon při rozběhu: neuveden

• Počet podporovaných pohonů: 1

• Napájení motoru: 36 V AC

• Podporovaný typ motoru: bezkartáčový, sinusový (ROGER BRUSHLESS)

• Typ řízení motoru: FOC (Field Oriented Control), Sensorless

• Maximální jmenovitý výkon motoru: neuveden

• Maximální příkon motoru: 220 W

• Maximální výkon výstražné lampy: 5 W (24 V DC); osvětlení ramene 12 W (24 V DC)

• Frekvence blikání výstražné lampy: neuvedena

• Maximální výkon přídavného osvětlení: neuveden

• Maximální výkon kontrolky stavu závory: 3 W (24 V DC)

• Maximální příkon elektrického zámku: 10 W (12 V DC) při impulzním sepnutí po dobu 1,5 s / 5 W (12 V DC) při trvalém napájení

• Maximální příkon příslušenství: 10 W (24 V DC / 400 mA)

• Pracovní teplota: −20 až +55 °C

• Rozměry (d × š × v): 166 × 150 × 48 mm

• Hmotnost: 0,254 kg

Použité pojistky:

• F1: 10 A (ATO257) – ochrana napájecího obvodu příslušenství

• F2: 4 A (ATO257) – ochrana napájecího obvodu motoru

• F3: 3 A (ATO257) – ochrana primárního vinutí transformátoru

• F4: T1 A (5 × 20 mm) – ochrana primárního vinutí transformátoru
