Popis

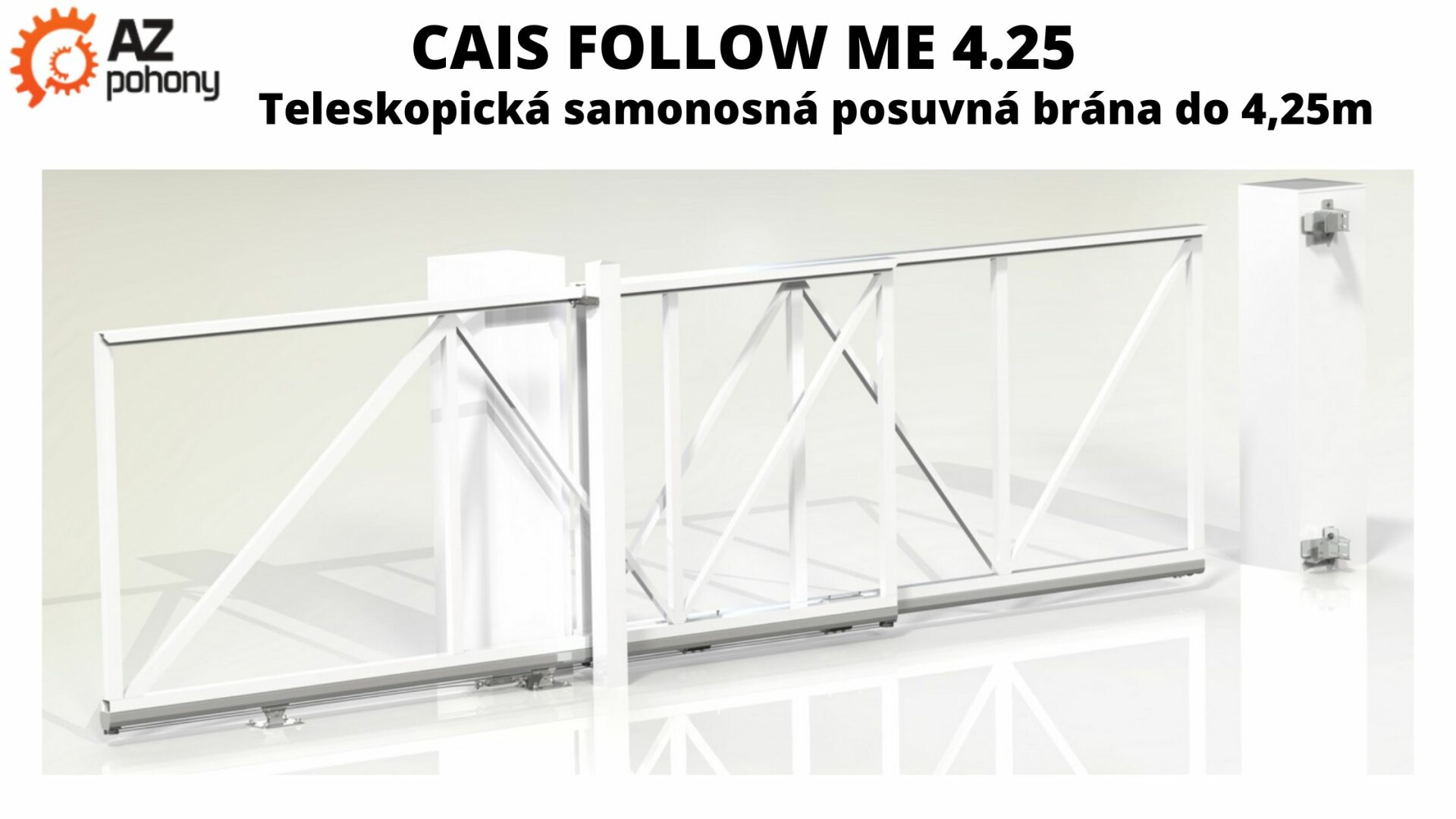

Sestava pro samonosnou posuvnou teleskopickou bránu do hmotnosti 325 kg a průjezdu 4,25 m. Obsahuje všechno potřebné pro zprovoznění kvalitní posuvné brány. Součástí dodávky je podrobný návod pro stavební připravenost samonosné posuvné brány. Otevírá 2x rychleji než klasická brána a potřebuje o 36% méně místa. Důležité: konstrukce brány není obsahem balení
Funkce:
Mechanismus přenáší pohyb prvního dílu i do druhého dílu brány, takže se oba díly brány pohybují naráz. Tím dojde k úspoře místa na pozemku potřebného pro bránu až o 36%. Také se zkrátí doba potřebná pro otevření/zavření brány na polovinu.
Použití:
Jedná se o řešení, které se používá místo klasické posuvné brány z důvodu malého prostoru pro bránu v otevřeném stavu.
Výhody:
- Úspora potřebného prostoru až 36%
- Úspora času otevření/zavření až 50%
- Testováno na 32 000 cyklů
Obsah balení:
- 2x SPEED S - nosný kyvný vozík
- 1x RUN-S - dojezdové kolečko
- 1x LAST-S - spodní dojezdová kapsa
- 1x PILOT-SN - krytka vodicího profilu
- 2x PARK - konzole pro dojezdovou kapsu a horní koncový doraz
- 1x PADDOCK-SM - horní koncový doraz
- 1x JRS-30 - vodicí kladka s kotvicí plotnou
- 1x RR-30 - vodicí kladka
- 1x DRIVER-38/3,4 - hladký pozinkovaný U profil 38x38 x 3 mm, 3,4 m
- 1x DRIVER-38/4 - hladký pozinkovaný U profil 38x38 x 3 mm, 4 m
- 1x STAGE-SZ-3,4 - pozinkovaný C profil, 3,4 m
- 1x STAGE-SZ-4 - pozinkovaný C profil, 4 m
- 20x Šroub M10x25
- 20x Nýtovací matice M10
- 1x Set speciálních komponent
Technické informace:
- Pro šířku průjezdu: 2,75 - 4,25 m
- Váha brány: max. 325 kg

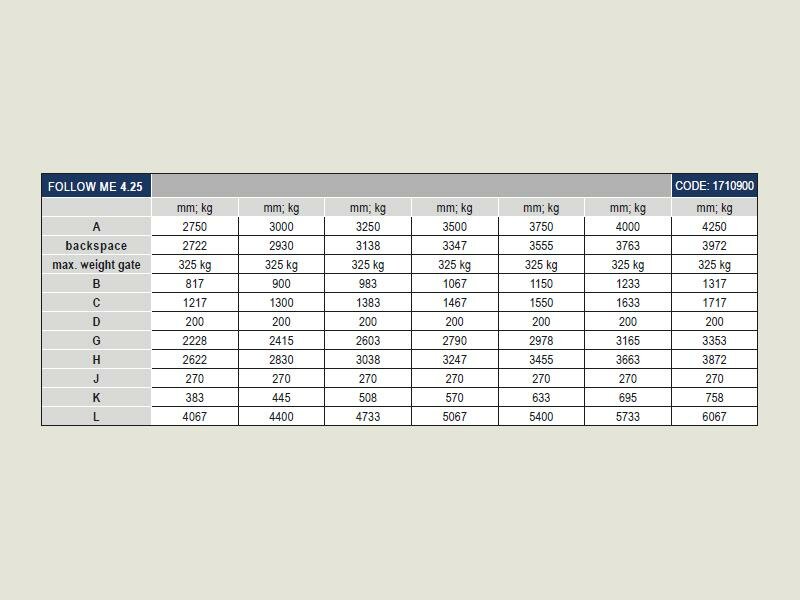

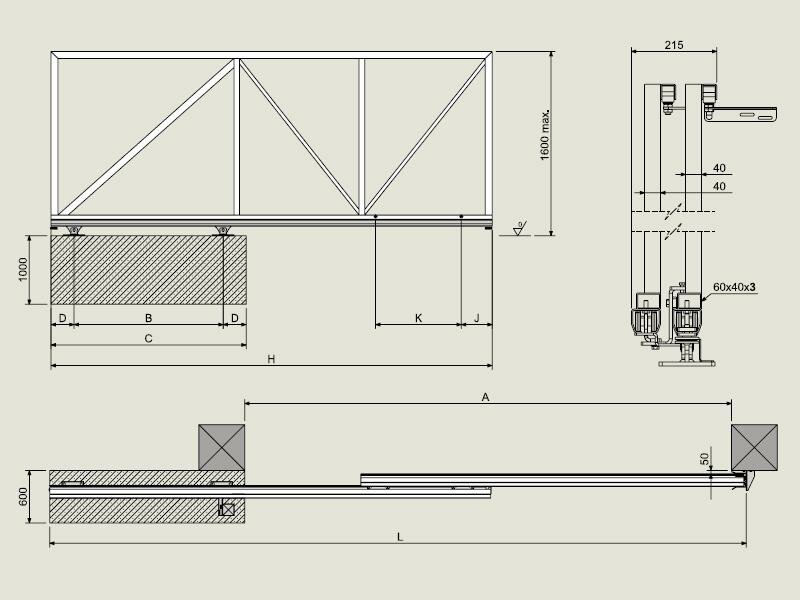

- Specifikace brány: viz doplňující obrázek
- Materiál: ocel
- Povrchová úprava profilů: žárové pozinkování
- Povrchová úprava ostatních komponent: galvanické pozinkování
- Provozní teplota: -37 °C až 50 °C
Potřebný prostor vedle průjezdu:
2,75 m průjezd = 2,73 m místo
3,00 m průjezd = 2,93 m místo
3,25 m průjezd = 3,14 m místo
3,50 m průjezd = 3,35 m místo
3,75 m průjezd = 3,56 m místo
4,00 m průjezd = 3,77 m místo
4,25 m průjezd = 3,98 m místo
Důležité: konstrukce brány není obsahem balení
