BigMetroKit - podzemní pohony pro křídlové brány

54 269 Kč 82 431 Kč 54 269 Kč 44 850 Kč bez DPH



Popis

Doprava po ČR zdarma. BigMetroKit - sada podzemních pohonů pro dvoukřídlou bránu. Jedná se o kvalitní pohony výrobce pohonů s dlouhodobou zkušeností ve výrobě pohonů pro brány a vrata. Tělo pohonu je vyrobeno z kvalitních materiálů, které zajistí maximální životnost pohonu ve všech klimatických podmínkách.

Sada podzemních pohonů BigMetroKit pro křídlové brány. Sada obsahuje řídící jednotku se zásuvným přijímačem pro snadnější zapojení a nastavení pohonu.

  • Pohon lze ovládat (zavírat i otevírat) libovolným tlačítkem, případně jakýmkoliv bezpotenciálovým kontaktem např. relé.
  • Řídící jednotka pohonu BigMetro má výstup pro elektronický zámek

BigMetro je podzemní elektromechanický pohon s blokováním. Vodotěsné provedení v hliníkovém pouzdře zaručuje dlouhodobou spolehlivost a funkčnost. Nerušivý vzhled pohonu pod terénem dovoluje jeho použití i v architektonicky citlivých lokalitách. Bezpečnost proti odcizení pohonu je zajištěna montáží pod úrovni terénu a konstrukcí brány. Galvanicky zinkovaná ocelová krabice z plechu zaručuje dlouhou životnost. Řídící jednotka pro dva pohony, řízená mikroprocesorem, umožňuje připojení elektrického zámku, jednotka poskytuje mnoho variant naprogramování provozu pohonů a další pohodlné funkce, jednotka je dodávána v boxu s krytím IP55. Napájecí napětí pohonu 230V AC. Sadu je možno libovolně kombinovat s jinými komponenty nebo některé komponenty vyměnit za jiné.

Pohony BigMetro jsou určeny pro intenzivní provoz a pro zatížení až 80%. Napájecí napětí motoru 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon BM5024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.

Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit).

  • Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
  • Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
  • Programování je velice jednoduché a je celé plně automatické.
  • Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
  • Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
  • Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
  • Pokud se spojka spustí třikrát za sebou, aniž by byl pohyb správně dokončen dojde k zastavení bez obracení.


Možnost částečného otevření (otevření pro chodce): ano
Možnost zapojení eletrického zámku: ano
Možnost automatického zavírání: ano
Možnosti nastavení síly motoru: plynule od 10-100%
Krytí řídící jednotky: IP 55
Funkce fototest - testování fotobuněk před každým započetím manévru
Kontrolní LED diody indikují stavy všech vstupů
Vstupy pro fotobuňky 1 a fotobuňky 2, úplné otevření, částečné otevření pro chodce, tlakovou lištu, koncové spínače otevření a zavření pro motor 1 a 2 a tlačítko STOP.
Výstupy: motor 1 a 2, elektrický zámek, lampa, osvětlení, napájecí napětí 24 VAC a anténa

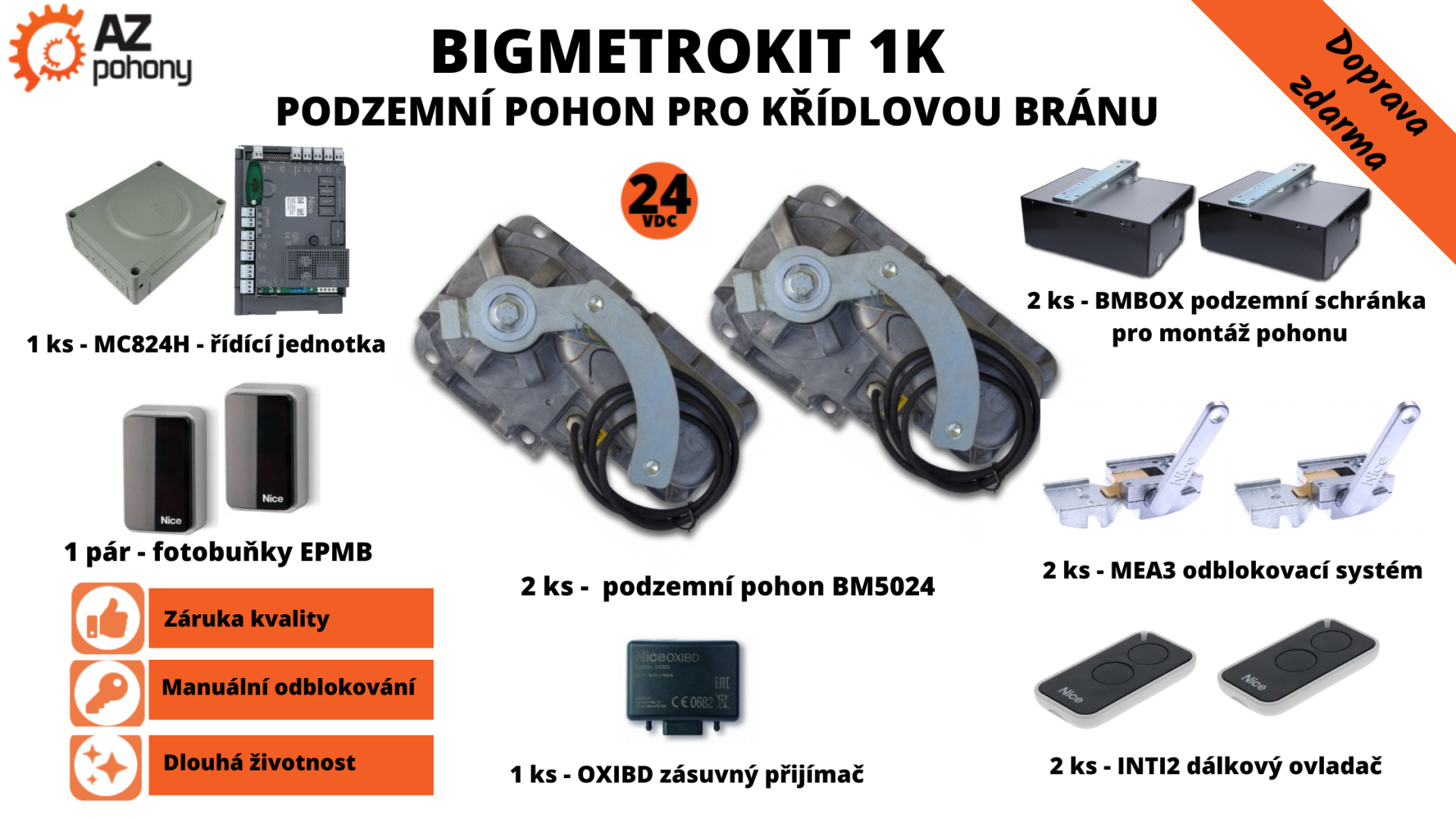

 Sada BigMetroKit obsahuje:

  • 2 ks -  podzemní pohon BM5024
  • 2 ks -  BMBOX podzemní schránka pro montáž pohonu
  • 1 ks - řídící jednotka MC824H
  • 1 ks - dvoukanálový dálkový ovladač INTI2 (barvu lze zvolit v komentáři objednávky)
  • 1 ks - čtyřkanálový zásuvný přijímač OXIBD
  • 1 ks - pár bezpečnostních fotočlánků EPMB
  • 2 ks - MEA3 odblokovací systém s klíčem
  • 1 ks - český návod k instalaci, zapojení a použití pohonu v elektronické formě

Technické parametry pohonu BigMetro:



  • Napájení 24 VDC
  • Proud [A] 7
  • Příkon [W] 170
  • Maximální šířka jednoho křídla: 5 m
  • Stupeň krytí [IP] 67
  • Síla [Nm] 400
  • Rychlost [Rmp] 0,8
  • Pracovní teplota [°C] -20 až +50
  • Tepelná ochrana [°C] 140
  • Hmotnost [kg] 12



Volitelné příslušenství:

Koncový doraz "želva" k přišroubování pro křídla brány
Koncový doraz "želva" k zabetonování pro křídla brány
888 - regulovatelný závěsný čep pro křídlo brány, nosnost 750 kg

Dokumenty:









Parametry

Kód BIGMETROKIT
Výrobce produktu Nice S.p.A.
Podzemní pohony ANO
