AVIO600 - stropní pohon pro garážová vrata do hmotnosti 60 kg

Popis

Pohon vrat pro garážová vrata sekční nebo výklopná, rozměry vrat maximálně 3,5 m šířka x 2,4 m výška (vždy však maximální síla 60 kg při nejhorších klimatických podmínkách). Možnost ovládání před aplikaci pomocí IT4WIFI.
Dvourychlostní pohon se zabudovanou řídící jednotkou a osvětlením, 3 m dráhou s ozubeným řemenem, sada obsahuje ovladače a doplňky pro montáž.

AVIO600R10 je elektromechanický převodový pohon vrat, který se skládá z motoru napájeného stejnosměrným napětím 24V. Převodový pohon se instaluje na strop prostřednictvím k tomu určených připevňovacích nosníků. Řídící jednotka ovládá samotný pohon a dále zajišťuje a kontroluje napájení jednotlivých komponentů zařízení elektrickou energií, tato řídící jednotka se skládá z elektronické karty se zabudovaným přijímačem rádiových vln. Řídící jednotka může uvádět převodový pohon do chodu ve dvou rychlostech (pomalu nebo rychle).

Pohon AVIO600R10 je napájen elektrickou energií, v případě přerušení dodávky elektrické energie je možné převodový pohon odblokovat pomocí příslušného lanka a ovládat vrata manuálně.

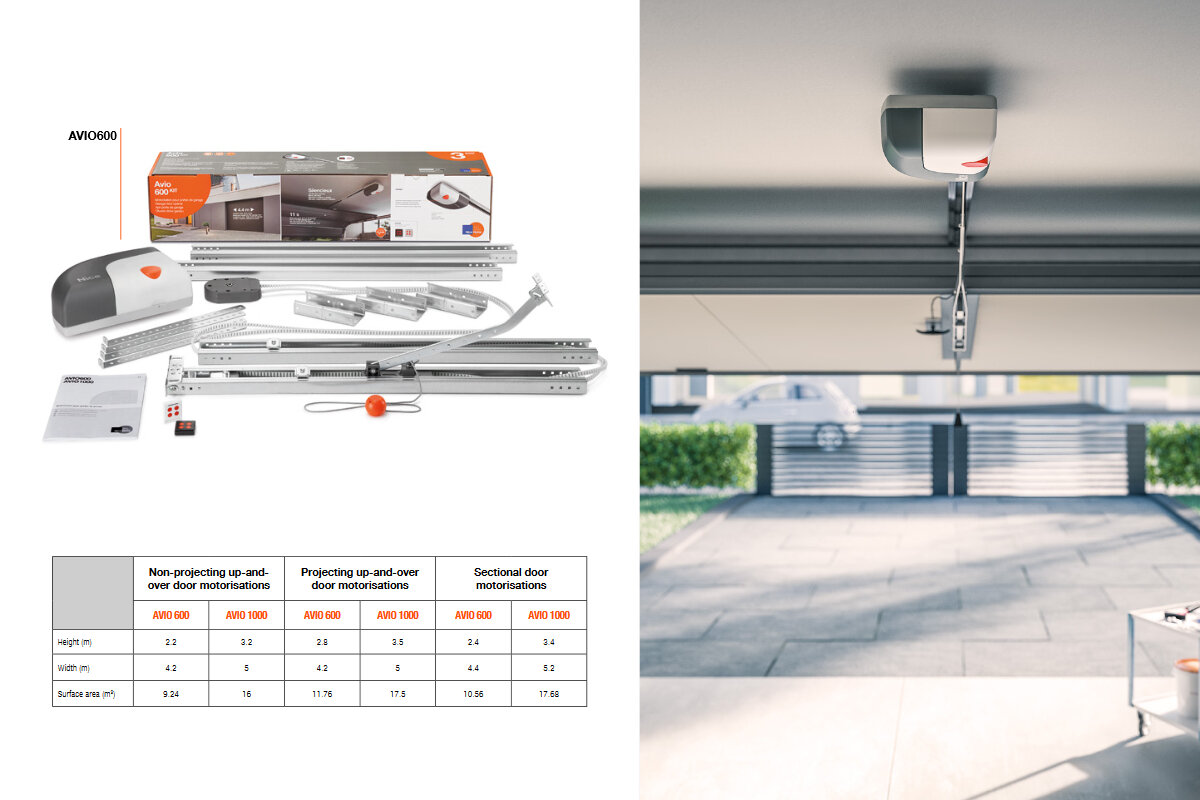

Kompletní sada pohonu obsahuje:

• AVIO600R10 - pohon NiceHome s integrovanou řídící jednotkou a přijímačem
• 1 ks - ECCO5BO - pětikanálový dálkový ovladač NiceHome
• 1 ks - ECCO5WO - pětikanálový dálkový ovladač NiceHome
• 3 m - řemenová dráha

Technické parametry pohonu AVIO600

Maximální kroutící moment (odpovídající maximální síla): 10,8 Nm (600N)
Maximální počet jednotek ECSBus: 1
Záložní napájecí zdroj: Ne
Délka vodícího profilu: 3x1 m



Kompletní návod pohonu vrat GD1N ve formátu pdf

Instalační návod, mechanická i elektronická část. Příručka je ve formátu pdf určena pro tisk (37 stran formátu A4).
